Tổng quan về Tủ MSB (Main Distribution Switchboard)

Tủ điện tổng MSB là gì

Tủ điện tổng MSB (Main Distribution Switchboard) là một thiết bị phân phối điện đầu vào cho toàn bộ hệ thống điện hạ thế của một công trình. Nó có chức năng đóng cắt ngắn mạch và bảo vệ hệ thống điện phụ tải khác trong công trình tương ứng.
Tủ điện MSB được coi là yếu tố quan trọng nhất trong mạng lưới phân phối điện hạ thế. Hiện nay, các loại tủ điện MSB có thể được thiết kế và sản xuất theo yêu cầu cho toàn bộ dải sản phẩm tủ điện phân phối tổng, từ 600A đến 6300A.

Tiêu chuẩn: IEC60439-1, I EC60529
Điện áp định mức: 220-230 / 380-415 V AC
Dòng cắt: 6kA - 50kA
Tần số: 50Hz / 60Hz
Dòng điện tối đa: 6300A
Độ tăng nhiệt tối đa: 50
Bề mặt: Mạ kẽm hoặc sơn tĩnh điện RAL7032, RAL7033 và các màu khác theo yêu cầu khách hàng.

- Kết cấu:

- Kích thước:

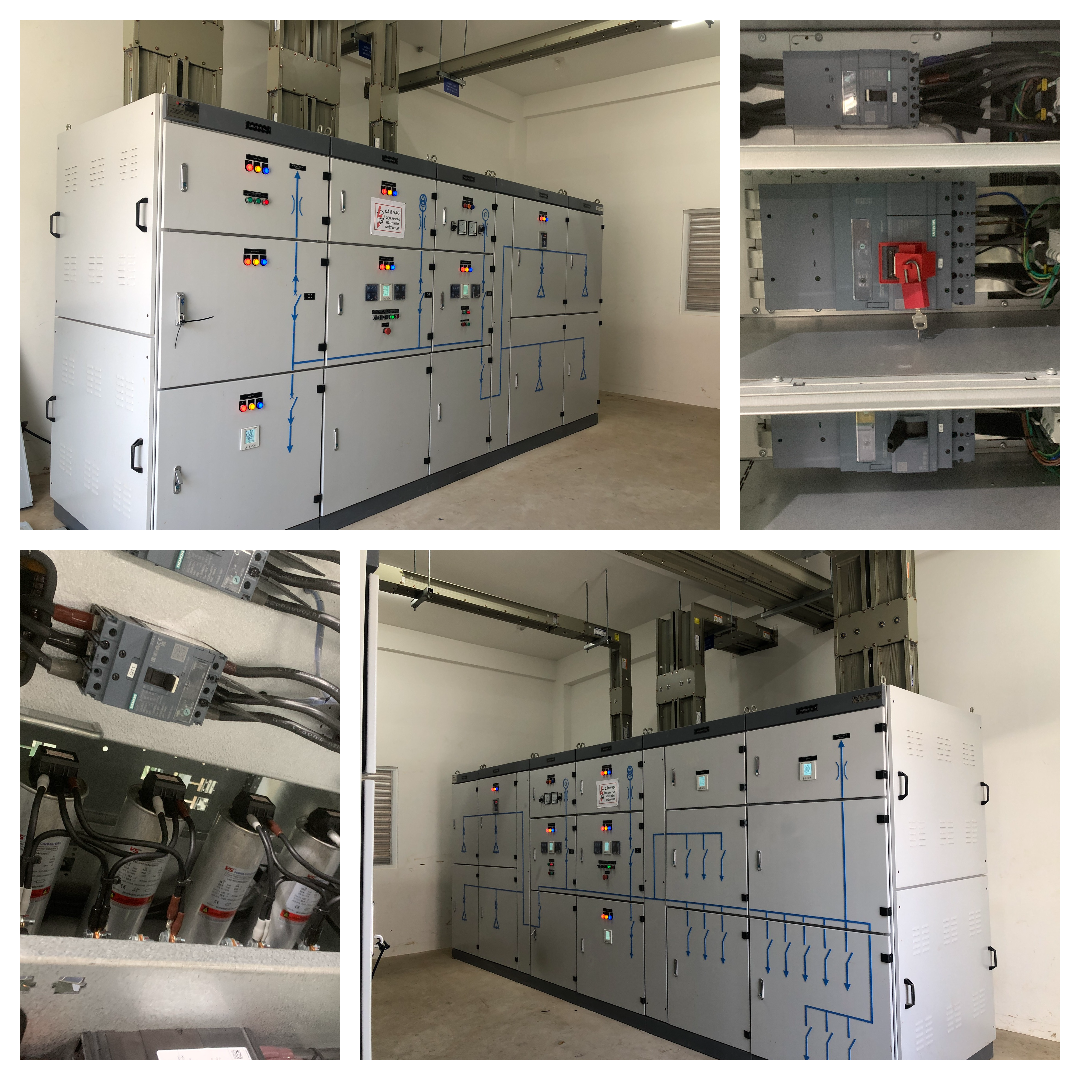

Tủ điện phân phối tổng (MSB) là thành phần quan trọng nhất trong mạng phân phối điện hạ thế. MSB được thiết kế module hoá gồm nhiều ngăn, mỗi ngăn thực hiện một chức năng riêng biệt như ngăn chứa ACB hoặc MCCB tổng, ngăn chứa MCCB tải, ngăn chứa thanh đồng và ngăn đo đếm chống tổn thất.

MSB có thể được thiết kế để kéo ra kéo vào, vận hành thuận lợi và an toàn nhất. Điều này cho phép thay thế các thiết bị nhanh chóng mà không cần ngắt nguồn điện.

Tủ điện MSB được thiết kế để đáp ứng các yêu cầu về cơ và điện cho các công trình. Thiết bị lắp tủ như thiết bị đóng cắt, thanh cài, hệ thống giá đỡ được thiết kế bố trí hợp lý thuận lợi cho quá trình vận chuyển, lắp đặt, đấu nối, vận hành và phát triển mở rộng trong tương lai.

Các ngăn của tủ MSB được thiết kế riêng biệt, rất dễ dàng cho việc vận chuyển, lắp đặt, vận hành và phát triển trong tương lai. Bên cạnh đó, các thiết bị bên trong và hệ thống giá đỡ được bố trí một cách hợp lý và thuận lợi cho việc gắn lắp và đấu nối trong tủ.

Tủ MSB đáp ứng được các yêu cầu về cơ và điện, sử dụng các loại phụ kiện phổ biến và chất lượng tiện lợi cho việc lắp đặt và thay thế. Vỏ tủ điện được sản xuất từ chất liệu tôn tấm nhập khẩu đảm bảo các tiêu chuẩn công nghiệp toàn cầu như JIS G3302 (Nhật Bản), En10142 (Châu Âu) và ASTM A653/A653-08 (Mỹ). Bộ phận khung tủ được chế tạo từ chất liệu thép tấm chống gỉ, sơn tĩnh điện, dày 2mm - 3mm với cấp bảo vệ IP 43 – IP 55.

- Mức độ an toàn cao: Sử dụng các thiết bị chính hãng và vật liệu làm tủ chất lượng cao, thiết kế theo đúng tiêu chuẩn quốc tế.

- Dễ lắp đặt:

- Dễ vận hành:

- Giá thành cạnh tranh:

Tủ điện phân phối tổng MSB là thành phần quan trọng nhất trong mạng phân phối điện và được sử dụng rộng rãi trong các mạng điện hạ thế. Thông thường, tủ điện MSB được đặt sau các trạm hạ thế và trước các tủ điện phân phối (DB).
Hiện nay, tủ điện MSB được sử dụng trong phòng kỹ thuật điện tổng cho các công trình công nghiệp như nhà máy, nhà xưởng, trung tâm thương mại, cao ốc, chung cư, bệnh viện, trường học, cảng, sân bay và nhiều nơi khác.

Với đội ngũ kỹ thuật giàu kinh nghiệm trong lĩnh vực thi công và thiết kế các loại tủ điện công nghiệp, chúng tôi cam kết cung cấp giải pháp tối ưu cho tủ điện phân phối tổng MSB của công trình theo yêu cầu của chủ đầu tư, đáp ứng đầy đủ các thông số kỹ thuật và tiêu chuẩn điện.
Bên cạnh đó, chúng tôi là đơn vị phân phối các thiết bị đóng cắt của các hãng danh tiếng như Mitsubishi, Schneider, LS, ABB, Chint và các thiết bị ngành điện công nghiệp, nhằm mang đến cho chủ đầu tư giá tủ điện tổng MSB tốt nhất. Để được tư vấn và nhận báo giá tủ điện MSB, xin vui lòng liên hệ với chúng tôi qua email.

=================================================================
